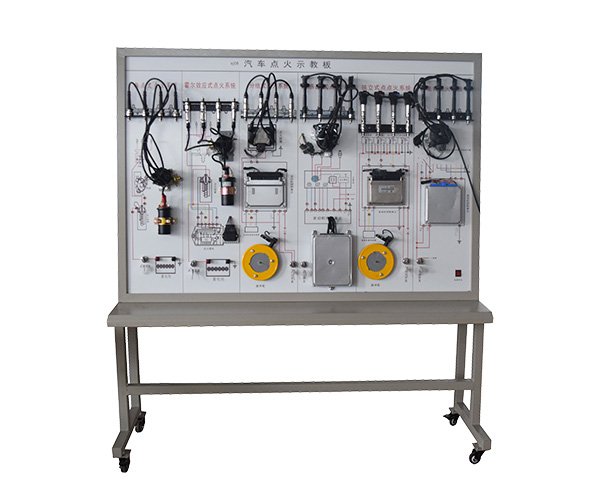

點火系統示教板(六種點火方式)

產品品牌：科普達教儀有限公司

產品型號：KPD-SJ08
產品編號：889823

該設備采用六種典型(即：觸點式點火系統、霍爾式電子點火系統、磁感應式點火系統、光電感應式點火系統、無分電器分組點火系統和無分電器獨立點火系統)的發(fā)動機點火系統的真實部件，充分展示發(fā)動機點火系統的組成結構和工作過程。適用于中高等職業(yè)技術院校、普通教育類學院和培訓機構對汽車點火系統理論和維修實訓的教學需要。



1.   真實可運行的六種典型的發(fā)動機點火系統，可充分展示觸點式點火系統、霍爾式電子點火系統、磁感應式點火系統、光電感應式點火系統、無分電器分組點火系統和無分電器獨立點火系統的組成結構和工作過程。

2.   示教板面板上繪有彩色噴繪電路圖和工作原理示意圖，學員可直觀對照電路圖和實物，認識和分析各種點火系統的工作原理。

3.   示教板面板上安裝有檢測端子，可直接在面板上檢測點火系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

4.   示教板底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。

5.   示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

61.   外形尺寸：2400×700×1900mm(長×寬×高)

2.   外接電源：交流220V±10% 50Hz

3.   工作電壓：直流12V

4.   工作溫度：-40℃～+50℃
