產品型號：KPD-ABS

    產品名稱：汽車ABS實訓臺

    產品品牌：課普達

    產品編號：8512121

【參數】

重量：310kg

電源：交流380V、直流12V

電機功率：4kw

【產品簡介】

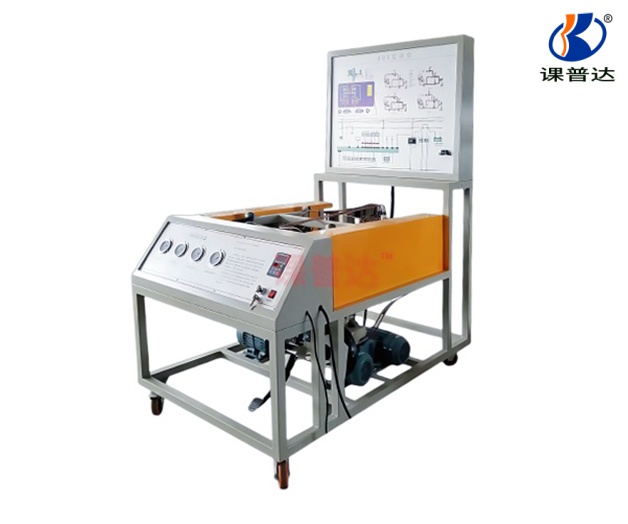

本實驗臺以ABS防抱死制動系統實物為基礎，由移動臺架、控制臺和測量面板二部分組成。適用于中高等職業學院和培訓機構的汽車ABS系統構造與維修實訓教學，能夠滿足對ABS系統的結構、工作原理的教學和考核需要。本實驗設備操作方便，安全可靠，易于維護。

【標準配置】

配備有ABS系統所有的組成部分（包括制動踏板、制動總泵和分泵、ABS泵、ABS控制電腦ECU、輪速傳感器、前后制動裝置、傳動半軸、管路）；輔助組成部分（包括變頻調速電機、4個皮帶盤、傳動軸、真空助力器）、點火開關、LED燈、OBDII診斷座、ABS故障燈、變頻電機調速控制裝置、4個油路壓力表、DC12V電源及電路安全保護裝置，集成電路故障設置器、設有ABS制動系統組成結構圖和電路圖，外接式的電腦、傳感器和執行檢測端子。

【功能特點】

一、展示功能：

1、把ABS系統整套完整的部件和控制系統及輔助裝置按合理的位置排布，充分展示ABS系統的結構組成，便于理解ABS系統的結構和工作原理；

2、面板上有ABS系統的結構和電路工作原理圖和ABS液壓工作圖，并能直接在電路圖上檢測ABS電路，進行各元件的參數測量和對故障的診斷分析；

二、動態運行功能：

1 、用三相電動機帶動前后軸運轉，模擬汽車在路面行使，踩下制動踏板，在制動碟將要抱死時，ABS系統開始工作，在制動踏板上明顯感受到不斷的反彈作用，充分展示ABS防抱死制動系統的工作過程；

2、可模擬ABS制動系統在不同車速時工作的全過程；便于理解ABS系統并不是在任何車速都起作用；制動時也可模擬單個車輪速度與另3個車輪速度不一樣ABS的工作狀況；

3、通過真空助力力制動，使ABS系統演示過程更輕松。

三、實時顯示功能：

1、指針表實時顯示4個制動分泵油壓；充分反映制動總泵和制動分泵的壓力變化，ABS系統工作時，各個車輪的制動壓力表指針不停的擺動，表現ABS工作時系統不停的施壓和泄荷工作；

2、LED燈顯示液壓泵的工作狀態；

3、ABS故障燈實時反映ABS電控系統工作狀況，當ABS故障燈亮?xí)r，表示ABS電控部分有故障，制動時ABS失效，系統以常規制動方式進行；

四、自診斷和檢測功能：

1、通過OBDII 診斷座，利用專用檢測儀器進行讀碼、消碼、讀取數據流、動態波形顯示等實驗；

2、外接式的電腦、傳感器和執行檢測端子，可使用專用儀器進行整個ABS電控系統參數的檢測和分析；

【實訓項目】

1．ABS電控系統結構認識；

2．故障碼調取和清除；

3．?dāng)?shù)據流的讀取與分析；

4．執行元件測試；

5．ABS系統電控元器件測量；

6．ABS系統工作信號測量；

7．故障設置與排除；

8．系統排空試驗；

9．ABS系統工作與不工作對比試驗；

ABS系統的組成與原理
