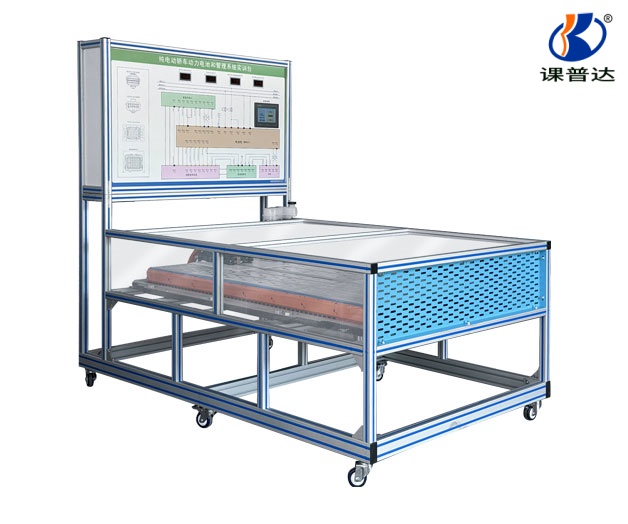

純電動轎車動力電池和管理系統實訓臺
發布時間：2025-12-03 13:24:12人氣：0
| 項目 | 參數內容 |
|---|
| 設備名稱 | 純電動轎車動力電池和管理系統（BMS）實訓臺 |
| 適配車型 | 主流純電動轎車動力電池系統（支持比亞迪 E5、北汽 EU5 等車型原裝動力電池總成） |
| 適用場景 | 職業院校 / 培訓機構新能源汽車專業的電池系統理論教學、拆裝實訓、故障診斷實訓 |
| 項目 | 參數內容 |
|---|
| 臺架尺寸（長 × 寬 × 高） | 1800mm × 1000mm × 1350mm（全鋁合金型材框架，尺寸可按需微調） |
| 臺架材質 | 40×40/40×80mm 磨砂氧化鋁型材（耐油耐腐蝕，承重≥200kg） |
| 防護配置 | 透明亞克力防護罩（覆蓋動力電池區域，防觸電 + 可視化操作） |
| 移動配置 | 4 個帶自鎖萬向腳輪（120×70mm，靜音耐磨） |
| 面板材質 | 4mm 厚鋁塑板（UV 噴繪實車動力電池 + BMS 系統電路圖，線束顏色與實車一致） |
| 項目 | 參數內容 |
|---|
| 輸入電源 | AC220V ±10% 50Hz |
| 工作電源 | 高壓 DC380V（適配實車動力電池額定電壓）+ 低壓 DC12V（輔助電源） |
| 額定功率 | ≤800W |
| 安全防護 | 急停開關、高壓絕緣防護、短路 / 過載 / 漏電保護、防誤觸高壓警示標識 |
| 工作溫度范圍 | -40℃ ～ +50℃（適配室內外教學環境） |
| 核心部件 | 配置及參數 |
|---|
| 動力電池總成 | 實車級三元鋰 / 磷酸鐵鋰電池組（5 模組，額定電壓 DC380V，額定容量 50Ah） |
| BMS 管理系統 | 實車原裝電池管理系統（含單體電壓采集模塊、溫度采集模塊、均衡控制模塊） |
| 配套部件 | 高壓配電盒、實車充電接口、電壓 / 電流傳感器、動力電池散熱模塊 |
| BMS 功能參數 | 支持 SOC（荷電狀態）估算、單體電池均衡、故障診斷、充放電保護 |
| 教學功能 | 具體說明 |
|---|
| 動態演示功能 | 模擬實車動力電池充放電、BMS 數據實時監控（SOC、電壓、溫度等） |
| 故障模擬功能 | 支持≥10 種常見故障設置（單體電池故障、BMS 通訊故障、均衡模塊故障等） |
| 檢測實訓功能 | 配備高壓 / 低壓檢測端子，可直接測量電池電壓、BMS 信號波形（適配萬用表、示波器） |
| 拆裝實訓功能 | 保留實車連接結構，支持動力電池模組、BMS 模塊的拆裝與檢修訓練 |
| 數據顯示功能 | 數字屏實時顯示電池組電壓、電流、SOC、單體電池狀態等參數 |
