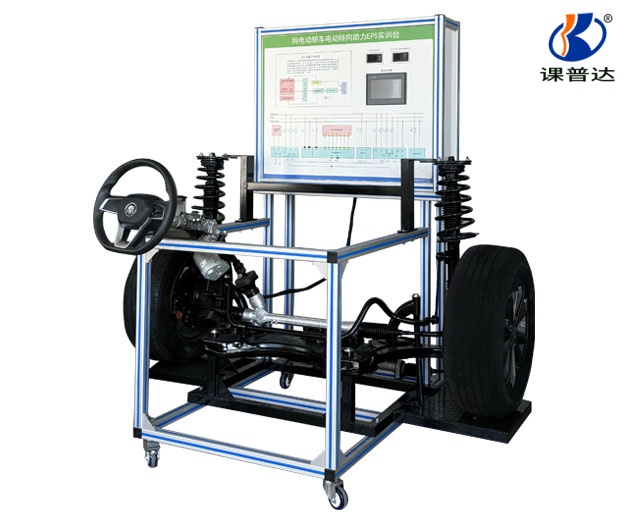

純電動轎車電動轉向助力EPS實訓臺
發布時間：2025-12-03 10:52:21人氣：0
| 項目 | 參數內容 |
|---|
| 設備名稱 | 純電動轎車電動轉向助力（EPS）實訓臺 |
| 適配車型 | 主流純電動轎車 EPS 系統（支持比亞迪 E5、北汽 EV150/EV160 等車型原裝 EPS 總成） |
| 適用場景 | 職業院校 / 培訓機構的新能源汽車轉向系統理論教學、拆裝實訓、故障診斷實訓 |
| 項目 | 參數內容 |
|---|
| 臺架尺寸（長 × 寬 × 高） | 1500mm × 1000mm × 1300mm（鋁型材框架，尺寸可根據車型微調） |
| 臺架材質 | 40×40/40×80mm 一體化全鋁合金型材（耐油耐腐蝕，表面磨砂氧化） |
| 移動配置 | 4 個帶自鎖裝置萬向腳輪（100×60mm，承重≥150kg） |
| 面板材質 | 4mm 厚鋁塑板（UV 噴繪原廠 EPS 系統電路圖，與實車線束顏色一致） |
| 項目 | 參數內容 |
|---|
| 輸入電源 | AC220V ±10% 50Hz |
| 輸出工作電源 | DC12V（適配純電動轎車 EPS 系統輔助電源標準） |
| 額定功率 | ≤500W |
| 工作溫度范圍 | -40℃ ～ +50℃（滿足室內外教學環境） |
| 安全保護裝置 | 急停開關、短路 / 過載 / 漏電保護、轉動部件防護網 |
| 核心部件 | 配置及參數 |
|---|
| EPS 總成組成 | 原車轉向盤 + 轉向管柱、EPS 控制單元（ECU）、永磁同步助力電機、扭矩 / 轉角傳感器、轉向齒條 + 橫拉桿、前橋 / 懸架 / 車輪總成 |
| 轉向盤自由行程 | ≤10°（符合實車標準） |
| 助力電機參數 | 額定電壓 DC12V，助力扭矩范圍 0～8N?m（適配純電動轎車低速 / 高速轉向助力需求） |
| 轉向角度范圍 | ±90°（左右轉向極限角度，與實車一致） |
| ECU 工作電壓范圍 | DC10V ～ 16V（兼容車輛電壓波動場景） |
| 教學功能 | 具體說明 |
|---|
| 動態演示功能 | 可模擬實車 EPS 助力隨轉向力矩、車速的動態變化（配套信號模擬裝置） |
| 故障模擬功能 | 支持≥10 種常見故障設置（如 EPS 電機斷路、ECU 信號虛接、扭矩傳感器故障等） |
| 檢測實訓功能 | 面板配備≥12 個 4mm 檢測端子，可直接測量電壓 / 電流 / 電阻 / 信號波形（適配萬用表、示波器） |
| 數據顯示功能 | 實時顯示轉向力矩、電機轉速、工作電壓 / 電流等參數（數字顯示表） |
| 拆裝實訓功能 | 各部件保留原車連接方式，斷電后可獨立拆裝（訓練零部件拆檢技能） |
