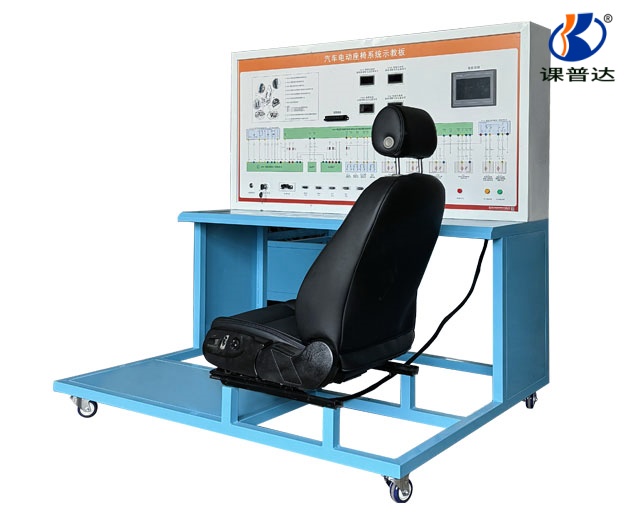

汽車電動座椅示教板
發布時間：2025-12-03 13:34:18人氣：0
| 項目 | 參數內容 |
|---|
| 設備名稱 | 汽車電動座椅示教板 |
| 適配車型 | 主流轎車電動座椅系統（支持大眾速騰、豐田凱美瑞等車型原裝電動座椅總成） |
| 適用場景 | 職業院校 / 培訓機構汽車專業的電動座椅系統理論教學、拆裝實訓、故障診斷實訓 |
| 項目 | 參數內容 |
|---|
| 臺架尺寸（長 × 寬 × 高） | 1500mm × 800mm × 1400mm（全鋁合金型材框架，尺寸可按需微調） |
| 臺架材質 | 40×40mm 磨砂氧化鋁型材（輕便耐用，表面防刮擦） |
| 座椅配置 | 實車原裝皮質電動座椅（保留原車座椅骨架與包裹材質） |
| 移動配置 | 4 個帶自鎖萬向腳輪（80×50mm，靈活靜音） |
| 面板材質 | 4mm 厚鋁塑板（UV 噴繪實車電動座椅電路原理圖，線束顏色與實車一致） |
| 項目 | 參數內容 |
|---|
| 輸入電源 | AC220V ±10% 50Hz |
| 工作電源 | DC12V（適配實車電動座椅系統電源標準） |
| 額定功率 | ≤300W |
| 安全防護 | 急停開關、短路 / 過載保護、電氣部件絕緣防護 |
| 工作溫度范圍 | -30℃ ～ +60℃（適配室內教學環境） |
| 核心部件 | 配置及參數 |
|---|
| 電動座椅總成 | 實車原裝電動座椅（支持 6 向調節：座椅前后 / 高低、靠背角度調節） |
| 調節系統部件 | 座椅調節電機（3 個，對應不同調節方向）、座椅控制開關（原車控制面板）、座椅控制模塊 |
| 配套部件 | 實車線束、調節狀態指示燈、電源轉換模塊 |
| 調節功能參數 | 座椅前后調節行程≥150mm，高低調節行程≥50mm，靠背角度調節范圍 0°～120° |
| 教學功能 | 具體說明 |
|---|
| 動態演示功能 | 模擬實車電動座椅多向調節過程，實時顯示調節狀態（對應指示燈亮起） |
| 故障模擬功能 | 支持≥6 種常見故障設置（調節電機斷路、控制開關失靈、線束虛接等） |
| 檢測實訓功能 | 配備信號檢測端子，可測量調節電機電壓、控制模塊信號波形（適配萬用表） |
| 拆裝實訓功能 | 保留實車連接結構，支持座椅調節電機、控制開關的拆裝與檢修訓練 |
| 操作實訓功能 | 通過原車控制開關，模擬實車電動座椅調節操作，訓練功能調試技能 |
