一、產品簡介 29

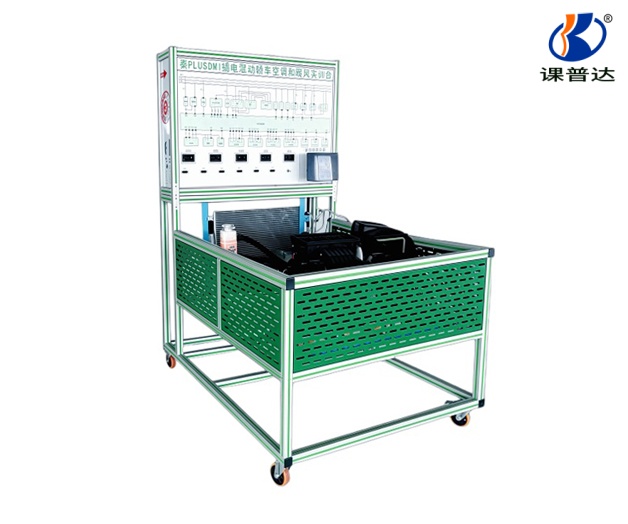

設備基礎：基于比亞迪秦PLUS DM-i混合動力汽車的空調和暖風系統真實組件開發。
核心功能：完整展示新能源汽車空調制冷、制熱系統的結構組成、工作原理及故障診斷流程。
適用場景：適用于職業院校、培訓機構的新能源汽車維修教學、實訓及科研實驗。
二、功能特點 289
真實可運行系統
采用原車空調壓縮機、PTC水加熱器、冷凝器、蒸發箱等核心部件，支持動態運行演示。
由動力電池實訓臺提供高壓電源，還原實車供電邏輯，操作空調控制面板可模擬實際工況。
智能化教學支持
檢測端子集成：面板配備檢測端子，可直接測量電阻、電壓、電流等信號，支持萬用表、示波器接入。
智能故障模擬：內置15個以上常見故障點，教師可設置故障供學員排查，提升實車故障處理能力。
二維碼掃描教學：通過掃描連接線二維碼，在移動終端顯示拆裝步驟、零部件功能及引腳定義。
可視化參數監測
安裝高/低壓壓力表、進出風口溫度表，實時顯示制冷劑壓力及溫度變化。
面板集成彩色UV噴繪系統原理圖，與實物一一對應，便于學員對照學習。
安全與便捷設計
底座采用鋼結構焊接，配備自鎖腳輪（120-150mm），移動靈活且穩固。
高壓電路設置急停開關、絕緣防護罩，符合新能源車高壓安全標準。
三、技術規格 2910
外形尺寸：1500×1000×1700mm（長×寬×高）
動力電源：原車高壓電池系統（605V DC）或配套動力電池實訓臺供電。
制冷劑類型：R134a
工作溫度范圍：-40℃～+50℃
壓力表量程：
高壓表：0～1.5MPa
低壓表：0～0.3MPa
面板材質：4mm厚防火防潮鋁塑板，表面噴涂防腐蝕涂層。
四、配置清單 29
| 組件名稱 | 規格/型號 | 數量 |
|---|---|---|
| 空調壓縮機總成 | 比亞迪原廠電動壓縮機 | 1套 |
| PTC水加熱器總成 | 原車供暖系統組件 | 1套 |
| 冷凝器與蒸發箱 | 原車尺寸，鋁制散熱器 | 各1套 |
| 高/低壓壓力表 | R134a專用，量程覆蓋實車工況 | 各1個 |
| 數字溫度表 | 測量進出風口溫度（-50℃~150℃） | 2個 |
| 智能故障模擬系統 | 支持15種以上故障設置 | 1套 |
| 移動臺架 | 40×40mm鋼構，帶自鎖腳輪 | 1臺 |
| 實訓指導書 | 含工作原理、故障代碼及操作流程 | 1本 |
五、實訓項目 210
空調制冷/制熱系統工作原理動態演示。
制冷劑加注、檢漏及壓力調試實操。
空調控制器信號檢測與故障診斷。
PTC加熱系統水路循環與電路分析。
高壓電路安全操作規范訓練。
