產品名稱：永磁同步電機及變速器拆裝臺

產品品牌：課普達

產品型號：KPDYCTBJP

產品編號：8723212

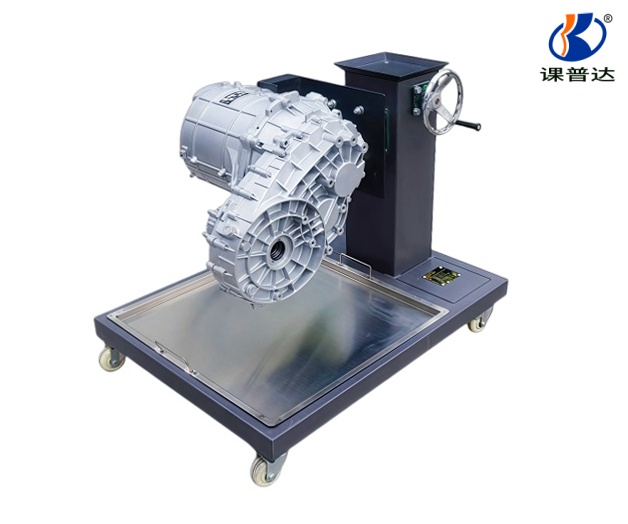

永磁同步電機及變速器拆裝臺

1. 總體概述

永磁同步電機拆裝臺以比亞迪E5電機及變速器總成裝配在拆裝翻轉臺架上，拆裝翻轉臺架便于學員進行電機拆卸、檢驗、測量和裝配實訓，能夠滿足對純電動汽車驅動電機的結構、工作原理、零部件的測量、診斷和分析的教學和考核需要。

2. 設備組成

永磁同步電機拆裝檢測臺包含以下主要配件：①比亞迪E5電機總成*1臺；② 接油盆*1個；③ 手柄輪*1個；④ 翻轉架主體*1臺。

3. 功能描述

1） 把電機總成固定在翻轉架上，可軸向360度翻轉并可在任意角度鎖定，確保翻轉輕松，自鎖穩固，操作空間大，方便拆裝；

2） 大面積接油盤，做到工具、廢油、零部件不落地，培養良好的工作習慣；

3） 翻轉架采用高強度歐標鋼結構，確保有足夠的承重能力，確保拆裝時的安全需要；

4） 工業造型，結構合理，美觀大方，堅固耐用；

5） 移動腳輪中有2個為定輪2個為萬向輪（帶鎖定裝置），方便移動和穩妥固定。

4. 技術特性

1）  電動機最大輸出扭矩： 310N.m/(0～4929rpm)/30s

2）  電動機額定扭矩： 160N.m/(0～4775rpm)/持續

3）  電動機最大輸入功率： 160kW/(4929～12000rpm)/30s

4）  電動機額定功率： 80kW/(4775～12000rpm)/持續

5）  電動機最大輸出轉速(包括驅動最高輸入轉速和隨動最高輸入轉速)： 12000rpm

6）  電動力總成總成重量： 103kg

7）  變速箱：

8） 總傳動比： 6.417

9） 一級傳動比：1.667

10） 主減速傳動比：3.85

11） 變速箱潤滑油類型：齒輪油SAE80W-90

12） 變速箱潤滑油量：3.7L

5. 實訓項目

1） 旋變接插件拆卸與維修；

2） 溫控接插件拆卸與維修；

3） 通氣閥拆卸與維修；

4） 電機端蓋拆卸與維修；

5） 電機內部零件拆卸與維修；

6） 電機轉子拆卸與維修；

7） 滾動軸承拆卸與維修；

8） 電機定子拆卸與維修；

9）密封環拆卸與維修。
