產品名稱：充電設備裝配與調試智能實訓臺

產品品牌：課普達

產品型號：KPDCDTS

產品編號：8226233　

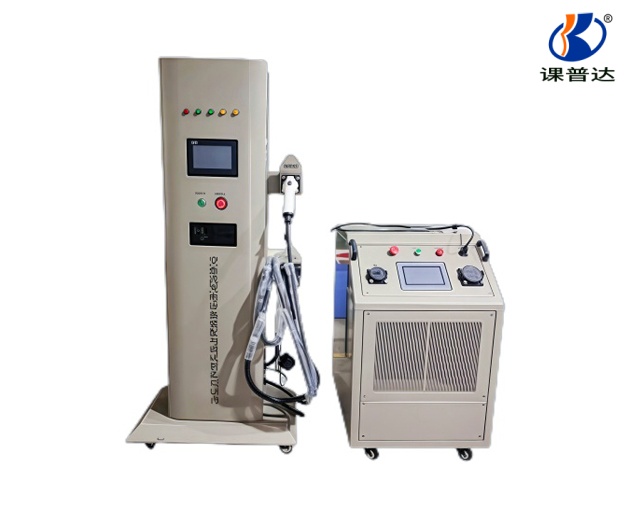

充電設備裝配與調試智能實訓臺

一、 產品要求

（1）平臺結合充電樁生產廠家生產工藝流程研制，真實再現充電樁真實生產、調試與安裝等工藝流程。

（2）實訓臺采用柜式結構，可進行反復拆裝，所有配件可進行快速定位，組裝，操作簡單，高效便捷。

（3）充電設備組裝完成后，充電槍通過國標交流充電口與迷你負載互聯，通電后可進行充電參數設置與驗證。

（4）實訓臺有完善的安全保護功能，具有過壓保護、欠壓保護、過載保護、短路保護、接地保護、過溫保護 、低溫保護、防雷保護、急停保護、漏電保護等；

（5）采用行業龍頭企業連接線纜制作，性能優良，安全可靠。

（6）配套詳細的電路原理圖，方便學生進行實訓與故障檢修。

二、產品功能

充電連接器壽命：≥10000 次

輸入電壓：AC220V±20%

輸出電壓：AC220V±20%

頻率:50±3 Hz

最大輸出電流  :32A

線纜長度：5米

限流指標：≥110%

上位機通訊 : 以太網/2/3/4G

充電接口 : 七芯充電槍

計量精度 : 0.5 級

防護等級 : IP55

運行溫度 : －25℃~＋50℃

工作濕度 : 5%~95%無凝霜

海拔高度 : ≤2000m

冷卻方式：強迫風冷

充電模式：自動充滿/定電量/定金額/定時間

支付方式：APP支付/刷卡支付/掃碼支付

安規標準：GB\T 20234、GB/T 18487、GB/T 27930、NB\T 33008、NB\T 33002

三、可完成的實訓項目

1、掌握交流充電樁的結構及原理

2、了解交流充電樁內部各組件的功能

3、掌握交流充電樁內部線路的連接方法

4、掌握交流充電樁的測試方法

5、掌握交流充電樁輸入線纜選配

6、掌握交流充電樁絕緣值的測量方法

7、掌握漏電保護模塊的結構原理與安裝方法

8、掌握防雷模塊的結構原理與安裝方法

9、掌握智能電表的工作原理

10、掌握交流充電樁的裝配與調試過程中的操作安全與注意事項
