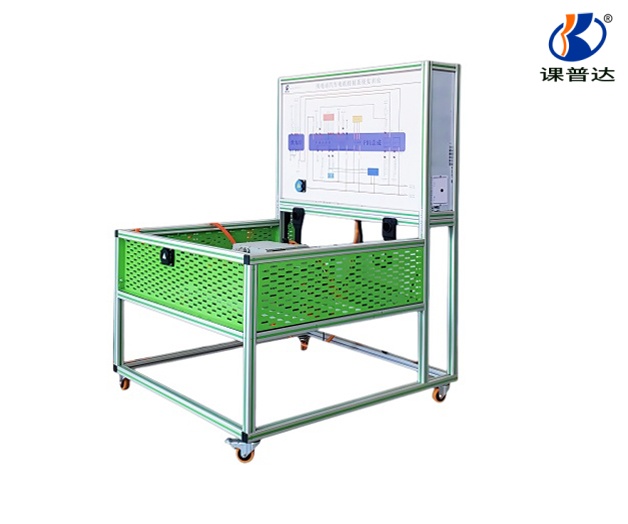

純電動汽車電機控制系統實訓臺

    1. 總體概述

    采用北汽EV160純電動汽車原車主控制系統由VCU整車控制器、MCU電機控制器、PDU高壓控制盒構成。真實展示純電動汽車主控制系統工作過程與組成結構。適用于中高職院校對純電動汽車主控制系統的原理教學需要。

    2. 設備組成

    實訓臺包含以下主要配件：①電機控制器總成*1套；②移動臺架*1臺；③車載充電機總成*1套；④DC/DC總成*1套；⑤冷卻水壺*1套；⑥直流充電口*1個；⑦交流充電口*1個。

    3. 功能描述

    1） DC-DC轉換器模塊模塊將高壓電轉換為13.8V低壓電電，為低壓系統供電。

    2） 電機控制器MCU模塊接受駕駛需求將直流電轉有效的換為三相交流電驅動電機，并通過U/V/W高壓接觸器輸出。

    3） 車載充電器模塊外接220V交流電轉換為高壓直流電，并通過直流充電正和直流充電負高壓接觸器給動力電池包充電。

    4） 教學臺后側安裝歐標直流快充和交流充電口，交流充電口支持交流220VAC/7KW慢充，不支持380V交流充電；注意必須確保地線連接可靠；

    5） 車載充電機，電機控制器，DC/DC轉換器上蓋部位全部采用半透明改裝，使學員清晰了解控制原理和內部控制元件；

    6） 教學臺安裝有4mm的紅色和黑色測試端子，學生可在工位上同時對電信號進行測量，如電壓信號、電阻信息、頻率信號等；

    7） 實訓臺檢測面板絲印各系統總成電路原理圖，檢測面板采用鋁塑板材質；檢測端子名稱采用彩色字體絲印，并標注與原理圖上線路連接關系對應的數字；

    8） 實訓臺采用高強度歐標鋁型材制作，加以防撞膠條裝飾，堅固耐用外觀美麗，底部安裝6個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。

    4. 技術特性

    1） 臺架尺寸：長1.2m*寬0.8m*高1.2m

    2） 框體材質：歐標工業銀色鋁型材/磨砂氧化

    3） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕

    4） 系統電路圖噴繪方式：UV打?。ㄏ到y(tǒng)電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）

    5） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）

    6） 測試孔：高質量尼龍料高壓安全型4mm面板香蕉插座孔/PA66高強度尼龍/黃銅鍍鎳/材料電鍍符合RoHS環保

    7） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊

    5. 實訓項目

    1） 掌握純電動汽車DC/DC轉換器系統的結構及工作原理；

    2） 掌握純電動汽車車載充電機系統的結構及工作原理；

    3） 進行純電動汽車電機控制器系統的結構及工作原理；

    4） 掌握純電動汽車充放電系統常見故障與排除。
