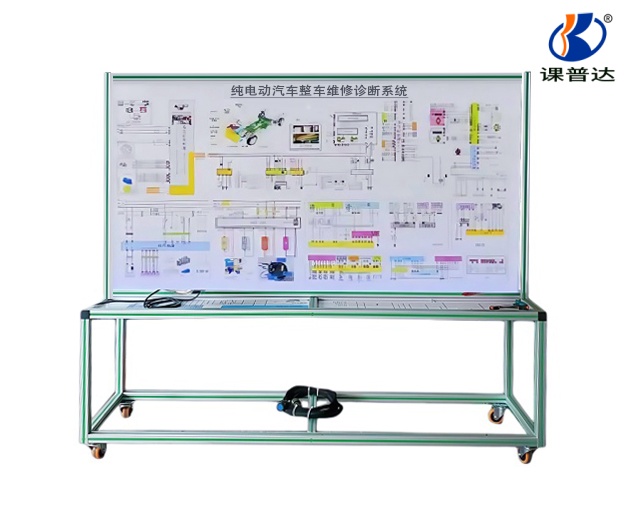

產品簡介

采用新能源汽車原車插接器實物制作，無損原車部件與線束，包括發動機電控單元、電池管理系統、電機控制器、交流充電單元、無鑰匙進入系統、車身控制系統、車身電氣系統，網關，車門電腦系統插接器及專用線束，通過專用線束與車輛連接，可直接在檢測臺面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等,可完成電動汽車整車系統（發動機電控單元、電池管理系統、電機控制器、交流充電單元、無鑰匙進入系統、車身控制系統、車身電氣系統，網關，車門電腦系統）相關的實驗實訓內容。

二、功能特點

1.通過專用線束與車輛連接(訂制連接線束,無損原車部件與線束)，斷開專用線束后車輛功能完整。新能源整車檢測與診斷實訓臺與本次采購的新能源整車聯動使用(包含配套的2019款比亞迪秦混動汽車)。

2.車輛結構完整，各控制系統、傳感器、執行器齊全，可正常運行。

3.可通過原車儀表顯示整車動、靜態信號參數。

4.配備  新能源汽車發動機電控單元、電池管理系統、電機控制器、交流充電單元、無鑰匙進入系統、車身控制系統、車身電氣系統，網關，車門電腦系統原理教學板。

5.實訓臺面板采用帶檢測端子的原理面板：面板打印有永不褪色的彩色控制單元和執行器、傳感器端子圖；并安裝傳感器與執行器的檢測端子。

6.可以實現多名學員同時進行車輛高技術的維修診斷實訓。

7.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建（帶鋼制抽屜3只，雙開門儲物柜），耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面裝配32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。

8.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，進行原車配套的檢測與維修。檢測平臺便于教師設故和學生實時在線信號測量，可根據教學實際需求選用，檢測故障點大于200路，可以設置斷路、短路、虛接等故障；

9.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。

三、技術規格

1.外形尺寸：2050×700×1700mm(長×寬×高)

2.面板外形尺寸：1488×948mm（長*寬）

3.移動腳輪：100*60mm

4.工作溫度：-40℃～+50℃

四、實訓（實驗）項目

1.實現新能源汽車發動機電控系統、電池管理系統、電機控制器、交流充電單元、無鑰匙進入系統、車身控制系統、車身電氣系統，網關，車門電腦系統各項目實訓

2.各控制器模塊的結構和工作原理；

3.各控制器的檢測；

4.新能源汽車故障碼的讀取方法；

5.分析新能源汽車故障現象，掌握新能源汽車故障排除方法。

6.新能源汽車維修與保養實訓。

7.新能源汽車大賽培訓實訓。

8. PEU電源系統的數據分析和故障診斷

9. PEU互鎖信號的數據分析和故障診斷

10. PEU P-CAN總線的數據分析和故障診斷

11. PEU電機溫度傳感器的數據分析和故障診斷

12. PEU旋變傳感器的數據分析和故障診斷

13. DC/DC直流充電控制的數據分析和故障診斷

14. DC/DC直流充電輸出的數據分析和故障診斷

15. VCU電源系統的數據分析和故障診斷

16. VCU制動燈開關的數據分析和故障診斷

17. VCU電子換擋器的數據分析和故障診斷

18. VCU互鎖信號的數據分析和故障診斷

19. VCU B-CAN總線的數據分析和故障診斷

20. VCU P-CAN總線的數據分析和故障診斷

21. VCU喚醒信號的數據分析和故障診斷

22. VCU模式開關的數據分析和故障診斷

23. VCU加速踏板傳感器的數據分析和故障診斷

24. VCU冷卻系統的數據分析和故障診斷

25. OBC P-CAN總線的數據分析和故障診斷

26. OBC溫度傳感器的數據分析和故障診斷

27. BMS電源系統的數據分析和故障診斷

28. BMS P-CAN總線的數據分析和故障診斷

29. BMS喚醒信號的數據分析和故障診斷

30. BMS碰撞信號的數據分析和故障診斷

31. BMS充電狀態信號的數據分析和故障診斷

32.直流充電插座CAN總線的數據分析和故障診斷

33.直流充電插座連接確認信號的數據分析和故障診斷

34.直流充電插座充電喚醒信號的數據分析和故障診斷

35.直流充電插座溫度傳感器的數據分析和故障診斷

36.發動機電控系統、電池管理系統、電機控制器、交流充電單元、無鑰匙進入系統、車身控制系統、車身電氣系統，網關，車門電腦系統結構和工作原理、數據分析和故障診斷、故障診斷與排除。

五、基本配置

1. 故障設置控制器1套；

2. 新能源整車在線檢測實訓臺1套；

3. 考核系統 1套；

4. 專用對接線束1套。

5. 配套的2019款比亞迪秦混動汽車;
