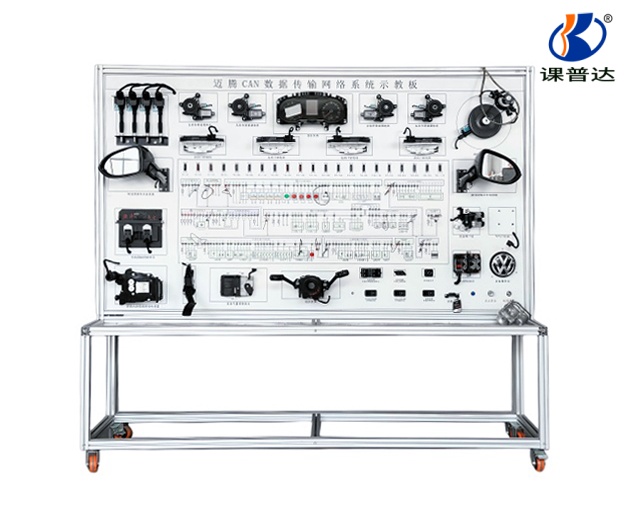

系統概述

• 基于大眾邁騰B8L原廠CAN總線架構開發，真實還原車載網絡通信邏輯。

• 集成動力系統、車身控制、信息娛樂等核心控制單元（ECU）節點，支持?jǐn)?shù)據交互與故障模擬。

核心硬件參數

• 主控模塊

• 高性能STM32處理器，雙通道CAN控制器（兼容CAN 2.0A/B協議）。

• 波特率范圍：5kbps~1Mbps（可調），默認500kbps（動力CAN）/100kbps（舒適CAN）。

• CAN-H/CAN-L電壓范圍：2.5V~3.5V（顯性狀態），1.5V~2.5V（隱性狀態）。

• 接口與擴展

•

• 標準OBD-II診斷接口，支持UDS/ISO 15765-4協議讀取/清除故障碼。

• 支持外接示波器、萬用表等工具，預留LIN/FlexRay擴展插槽。

• 8個可編程節點，支持自定義ECU信號模擬。

• 供電與安全

• 輸入電壓：DC 12V±10%（適配車載電源或?qū)嶒?yàn)室電源）。

• 多重保護：過壓/過流/反接/短路自動切斷，配備緊急斷電開關。

• 教學輔助

• 內置理論課程模塊（CAN原理、DBC解析、診斷流程）。

• 支持分組實驗：總線負載測試、網關路由驗證、休眠喚醒機制分析。

• 機身設計

• 一體化金屬框架，模塊化布局，帶萬向輪及折疊支架。

• 線束標簽化設計，關鍵測試點配備探針接口。

•


適用場景

• 職業院校：汽車電子、新能源汽車專業實訓。

• 企業培訓：主機廠、4S店技術工程師技能提升。

• 科研開發：車載網絡協議逆向分析與算法驗證。
